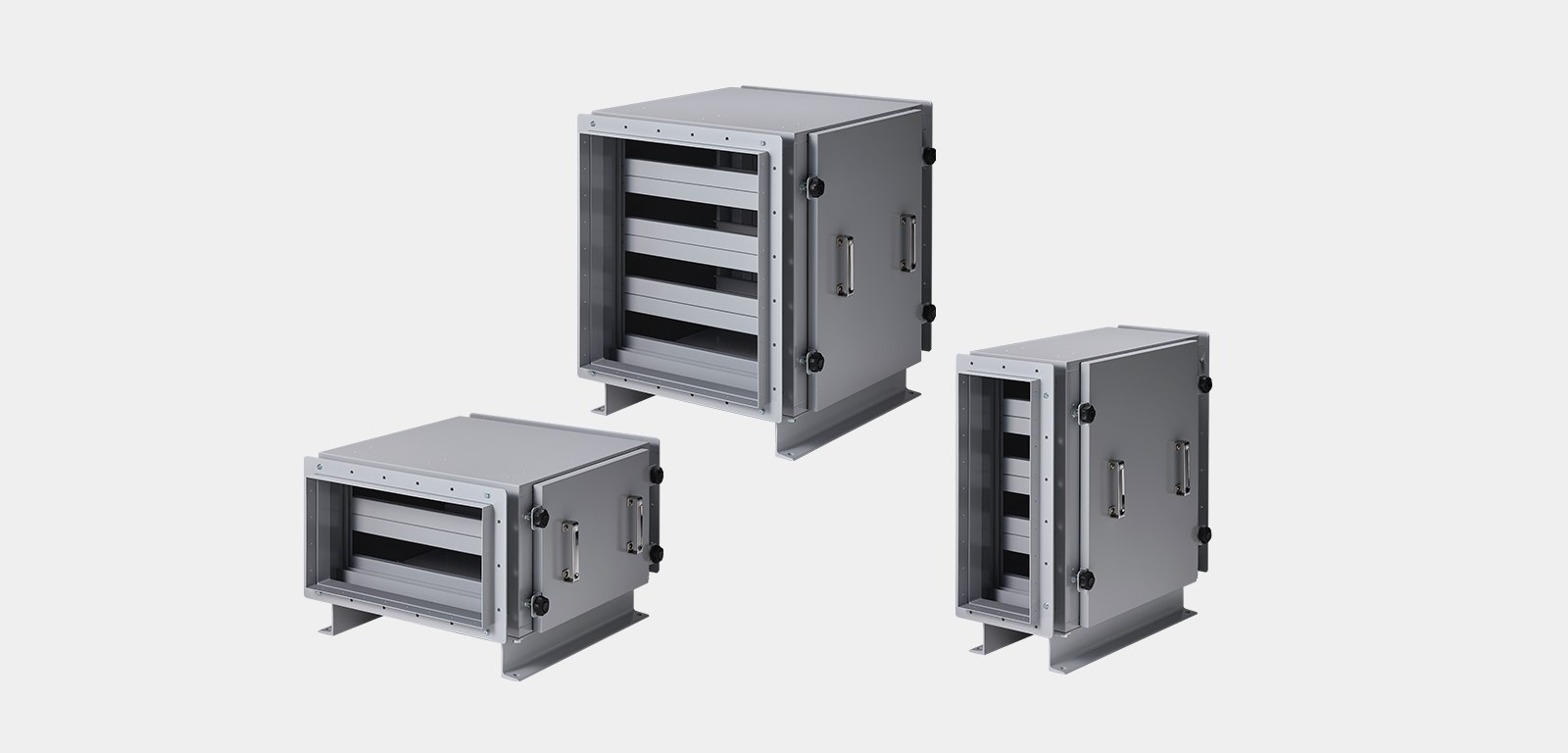

ダクト接続型のPureLite®（ピュアライト®）専用ケーシング
PYseries ダクト接続型
ダクト系統にピュアライト®のパーツフィルターを組み込み、通過する空気中のガス状汚染物質を除去する専用ケーシングです。定格サイズの組み合わせから、設備条件に応じた構成を選定します。
仕様・構造
トレー方式
ダクト接続型
参考用途
AHU用
ケーシング本体、内蔵パーツフィルター、薬剤充填後の重量の目安です。
ベースや接続フランジなどのオプション重量は含まれないため、実際の総重量は仕様によって異なります。
| 本体（ケーシング）と内臓パーツフィルター | 充填後の運転時概算総重量 | ||
|---|---|---|---|
| 型番 | 外形寸法（W×H×Dmm） | 充填容量目安 | |
| PY400F | 605×650×600 | 57ℓ | F:113kg E3:95kg K:86kg |
| PY400H | 605×350×600 | 28.5ℓ | F:65kg E3:56kg K:52kg |
| PY400T | 300×650×600 | 28ℓ | F:68kg E3:59kg K:55kg |
| PY230F | 605×650×430 | 34ℓ | F:79kg E3:68kg K:63kg |
| PY230H | 605×350×430 | 17ℓ | F:47kg E3:41kg K:39kg |
| PY230T | 300×650×430 | 16.5ℓ | F:49kg E3:44kg K:41kg |
| PY590F | 605×650×790 | 115ℓ | F:201kg E3:166kg K:148kg |
| PY590H | 605×350×790 | 57.5ℓ | F:113kg E3:96kg K:87kg |
| PY590T | 300×650×790 | 56.5ℓ | F:118kg E3:101kg K:92kg |
| 本体（ケーシング） | 内蔵パーツフィルター | ||
|---|---|---|---|
| 型番 | 重量概算 | 型番 | 枚数（充填前重量） |
| Y-400F | 34kg | P400 | 8枚（22kg） |
| Y-400H | 26kg | 4枚（11kg） | |
| Y-400T | 28kg | T400 | 8枚（12kg） |
| Y-230F | 29kg | P230 | 8枚（16kg） |
| Y-230H | 22kg | 4枚（8kg） | |
| Y-230T | 24kg | T230 | 8枚（9kg） |
| Y-590F | 50kg | P590 | 8枚（36kg） |
| Y-590H | 38kg | 4枚（18kg） | |
| Y-590T | 42kg | T590 | 8枚（20kg） |

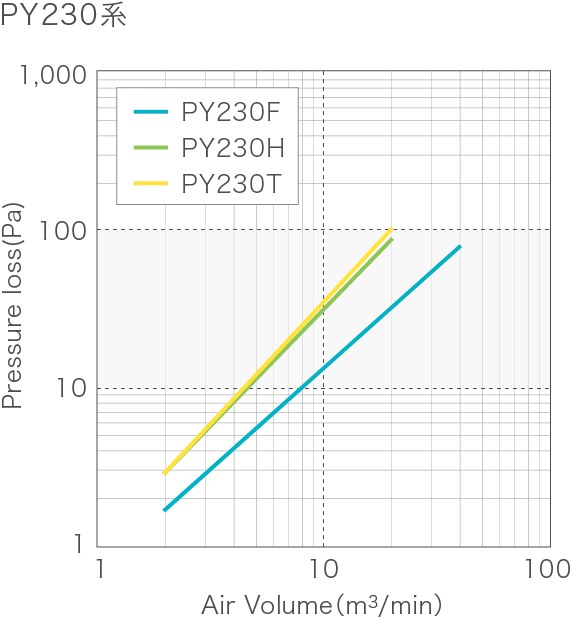

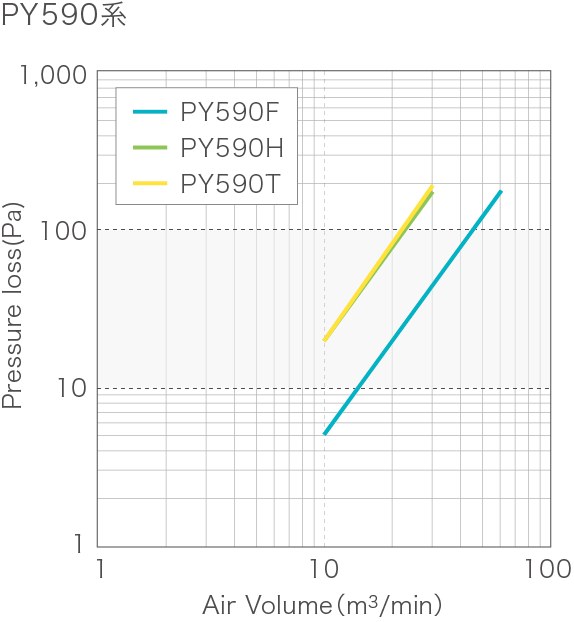

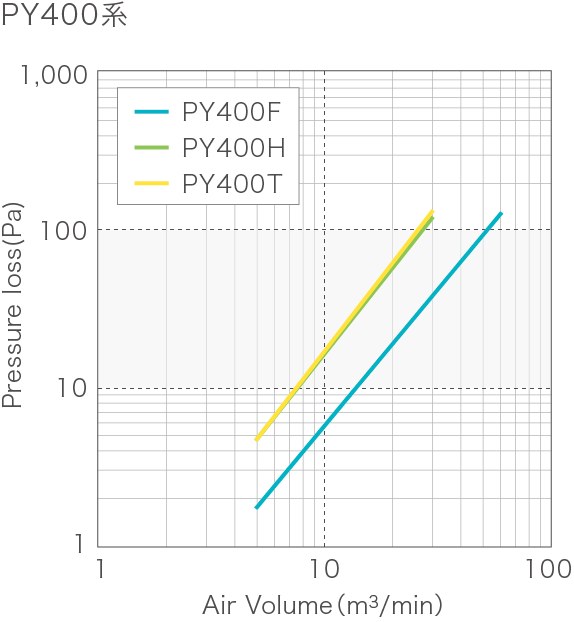

内部構造を最適化することで、圧力損失を抑えています。

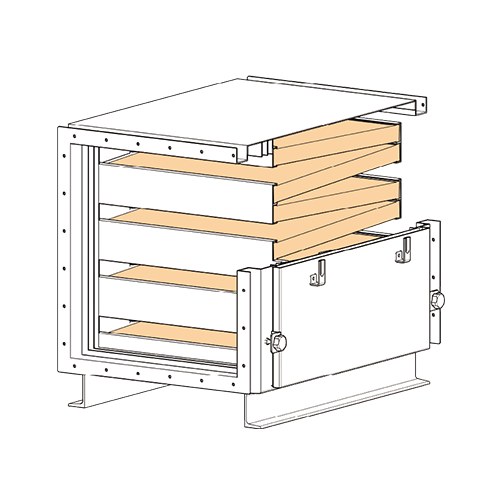

パーツフィルター挿入図
側面の点検扉から、パーツフィルターを交換できる構造です。

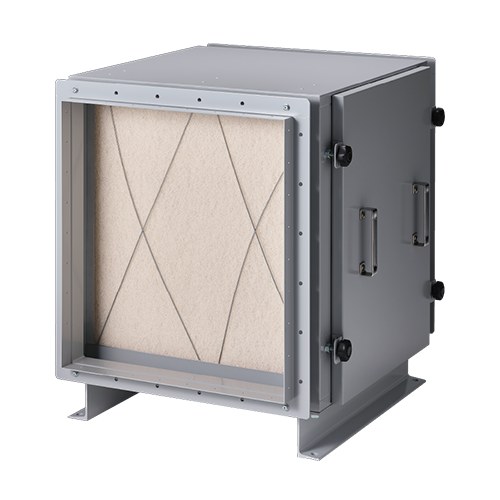

プレフィルター設置例
前段にプレフィルターを設置することで、ケミカルフィルターへ流入する粉塵をあらかじめ捕集する構成にも対応できます。

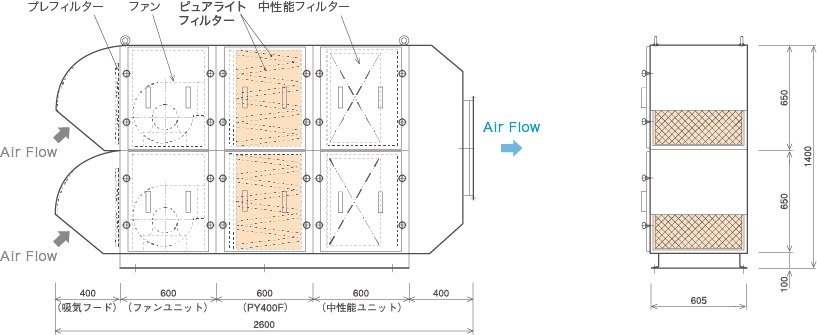

プレフィルター、ファン、PureLite®Filter、中性能フィルターを組み合わせたダクト系統への施工例です。各機器の配置と空気の流れをご確認いただけます。
PureLite® Filter PYseriesに関して、よくお問い合わせいただく内容をまとめています。
硫化水素、アンモニア、酸性ガス、VOCなど、さまざまなガスに対応しています。対象物質が分からない場合でも、使用場所やお困りの内容をお聞かせください。半導体・電子デバイス、各種製造工場、データセンター、美術館・博物館など、使用環境を確認しながら適した薬剤や製品をご提案します。
交換時期は、対象ガスの種類・濃度、処理風量、薬剤量、運転時間、温湿度などによって異なるため、一律の期間で決めることはできません。導入前は使用条件や周辺環境のガス濃度などをもとに交換時期の目安を検討し、使用後は薬剤の消耗度を測定することで、交換時期や運用条件の見直しに活用できます。
SDSは対象製品・薬剤に応じてご案内します。使用済みの薬剤やフィルターは、吸着した物質や使用環境によって廃棄方法が異なる場合があります。廃棄方法については、関係法令や処理業者の受入条件をご確認ください。必要な製品情報はお問い合わせいただけます。
用途や設置環境に応じて、他のケミカルフィルターや関連製品もご用意しています。併せてご覧ください。
