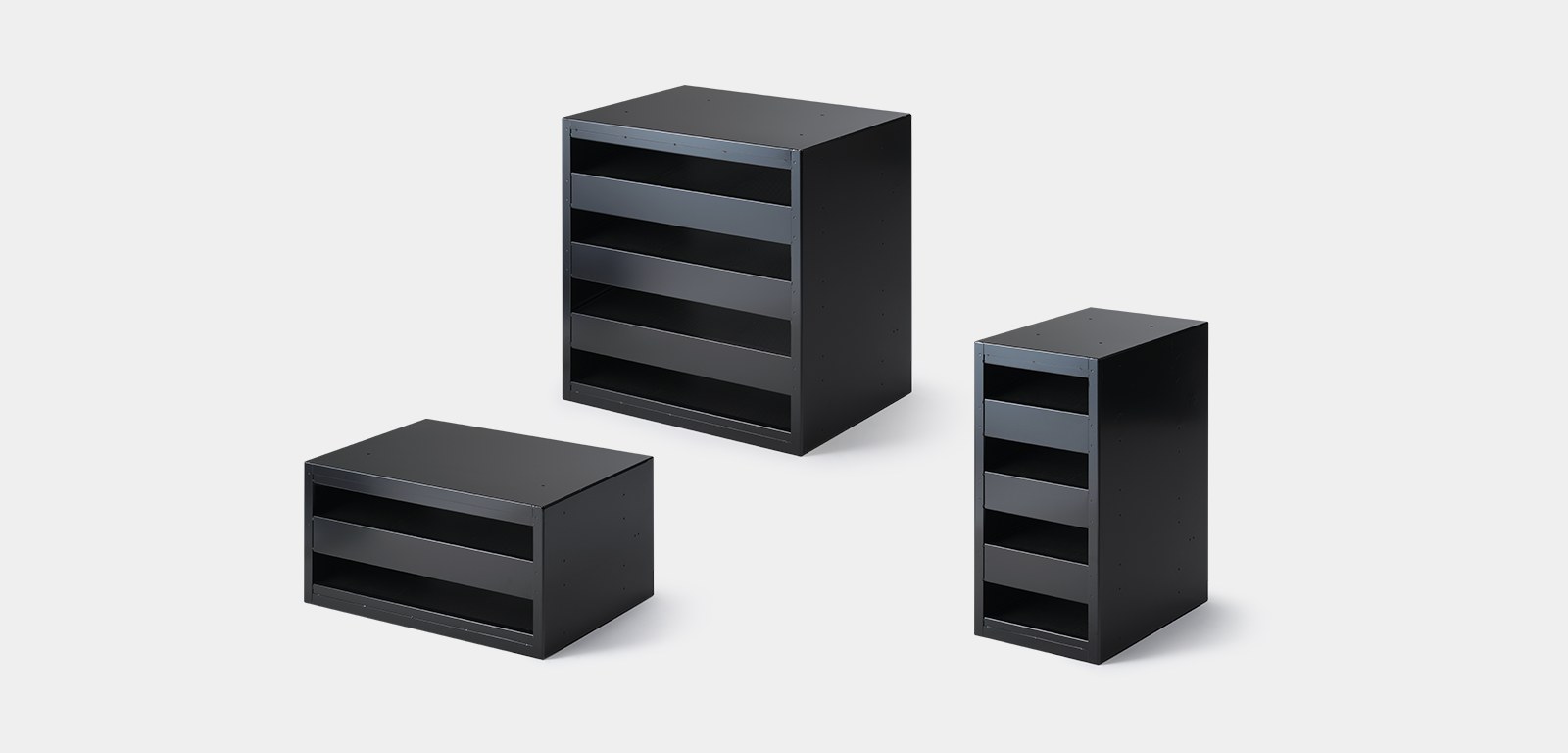

空調機組込型のPureLite®（ピュアライト®）専用ケーシング
PFseries 空調機組込型
空調機内にピュアライト®のパーツフィルターを組み込み、通過する空気中のガス状汚染物質を除去する専用ケーシングです。定格サイズの組み合わせから、設備条件に応じた構成を選定します。
仕様・構造
トレー方式
空調機組込型
参考用途
AHU用
ケーシング寸法や充填容量、パーツフィルター枚数、薬剤充填後の参考重量を掲載しています。設備への組込みや搬入、設置条件を検討する際の目安としてご確認ください。
| 本体（ケーシング）と内臓パーツフィルター | 充填後の運転時概算総重量 | ||
|---|---|---|---|
| 型番 | 外形寸法（W×H×Dmm） | 充填容量目安 | |
| PF400FN | 610×610×460 | 57ℓ | F:100kg E3:82kg K:73kg |
| PF400HN | 610×305×460 | 28.5ℓ | F:53kg E3:44kg K:40kg |
| PF400TN | 305×610×460 | 28ℓ | F:56kg E3:47kg K:43kg |
| PF230FN | 610×610×290 | 34ℓ | F:65kg E3:54kg K:49kg |
| PF230HN | 610×305×290 | 17ℓ | F:36kg E3:30kg K:28kg |
| PF230TN | 305×610×290 | 16.5ℓ | F:38kg E3:33kg K:30kg |
| PF590FN | 610×610×660 | 115ℓ | F:180kg E3:145kg K:127kg |
| PF590HN | 610×305×660 | 57.5ℓ | F:95kg E3:78kg K:69kg |
| PF590TN | 305×610×660 | 56.5ℓ | F:100kg E3:83kg K:74kg |
| 本体（ケーシング） | 内蔵パーツフィルター | ||
|---|---|---|---|
| 型番 | 重量概算 | 型番 | 枚数（充填前重量） |
| F-400FN | 21kg | P400 | 8枚（22kg） |
| F-400HN | 14kg | 4枚（11kg） | |
| F-400TN | 16kg | T400 | 8枚（12kg） |
| F-230FN | 15kg | P230 | 8枚（16kg） |
| F-230HN | 11kg | 4枚（8kg） | |
| F-230TN | 13kg | T230 | 8枚（9kg） |
| F-590FN | 29kg | P590 | 8枚（36kg） |
| F-590HN | 20kg | 4枚（18kg） | |
| F-590TN | 24kg | T590 | 8枚（20kg） |

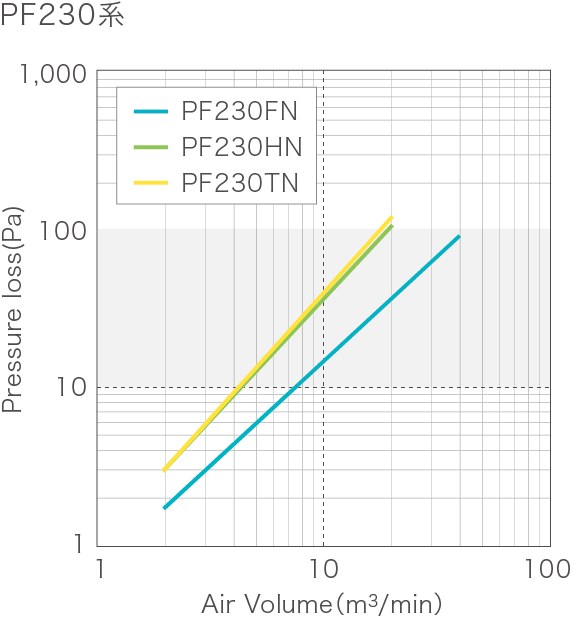

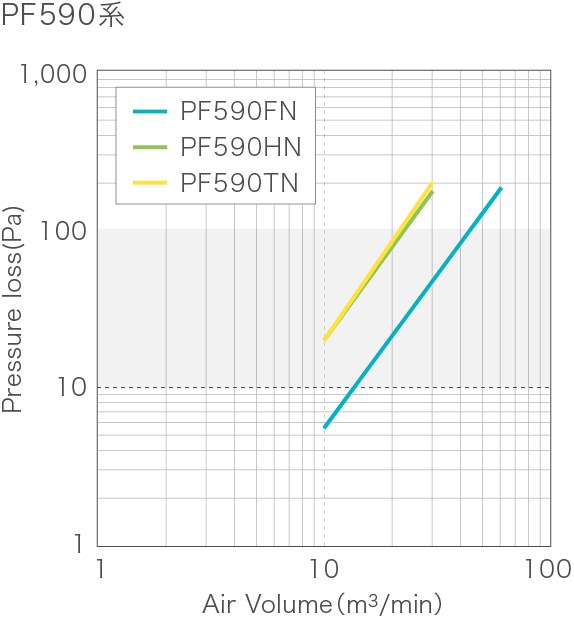

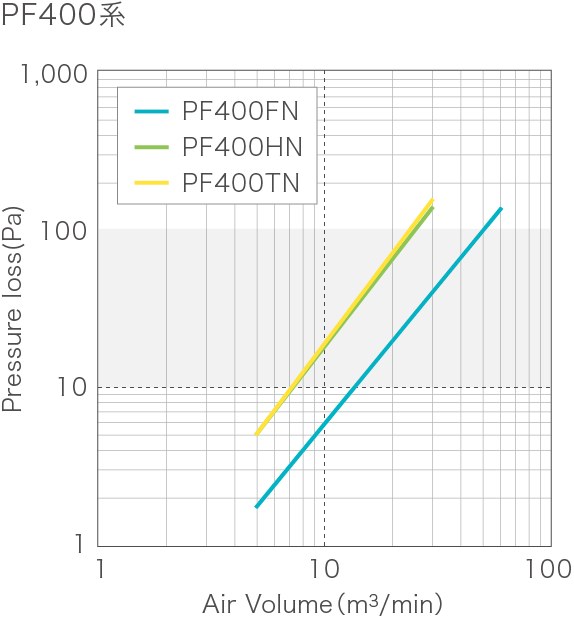

内部構造を最適化することで、圧力損失を抑えています。

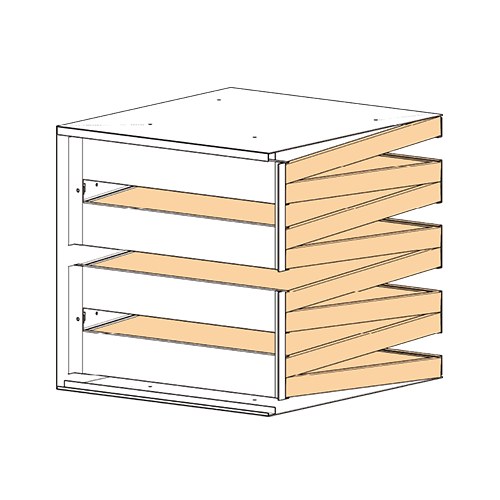

パーツフィルター挿入図
パーツフィルターを前面から引き出して交換できる構造です。

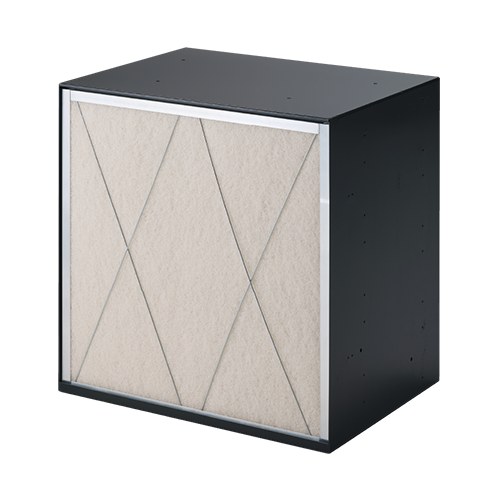

プレフィルター設置例
ケミカルフィルターの前段にプレフィルターを組み合わせることで、空気中の粉塵を事前に捕集する構成にも対応できます。

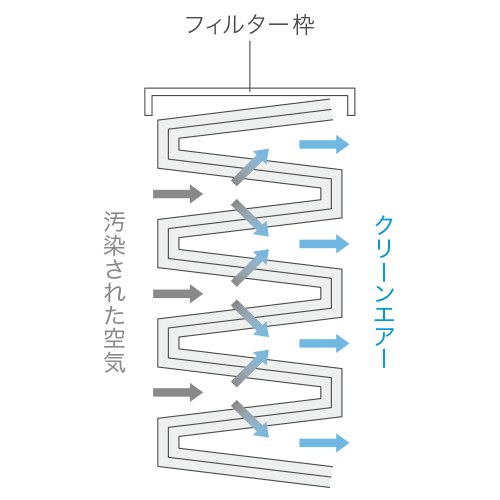

フィルター断面図
対象となるガス状汚染物質を薬剤で吸着し、清浄化した空気を下流側へ供給します。

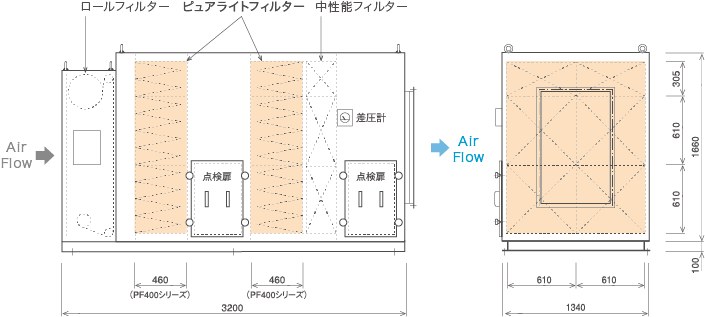

2種類のPureLite®Filterを搭載した施工例です。エアフィルターやファンを含めたAHU（エアハンドリングユニット）全体の構成は以下の通りです。
PureLite® Filter PFseriesに関して、よくお問い合わせいただく内容をまとめています。
硫化水素、アンモニア、酸性ガス、VOCなど、さまざまなガスに対応しています。対象物質が分からない場合でも、使用場所やお困りの内容をお聞かせください。半導体・電子デバイス、各種製造工場、データセンター、美術館・博物館など、使用環境を確認しながら適した薬剤や製品をご提案します。
交換時期は、対象ガスの種類・濃度、処理風量、薬剤量、運転時間、温湿度などによって異なるため、一律の期間で決めることはできません。導入前は使用条件や周辺環境のガス濃度などをもとに交換時期の目安を検討し、使用後は薬剤の消耗度を測定することで、交換時期や運用条件の見直しに活用できます。
SDSは対象製品・薬剤に応じてご案内します。使用済みの薬剤やフィルターは、吸着した物質や使用環境によって廃棄方法が異なる場合があります。廃棄方法については、関係法令や処理業者の受入条件をご確認ください。必要な製品情報はお問い合わせいただけます。
用途や設置環境に応じて、他のケミカルフィルターや関連製品もご用意しています。併せてご覧ください。
