1枚で複数のガスを捕集。メディアの面積を上げるほど圧力損失が減少

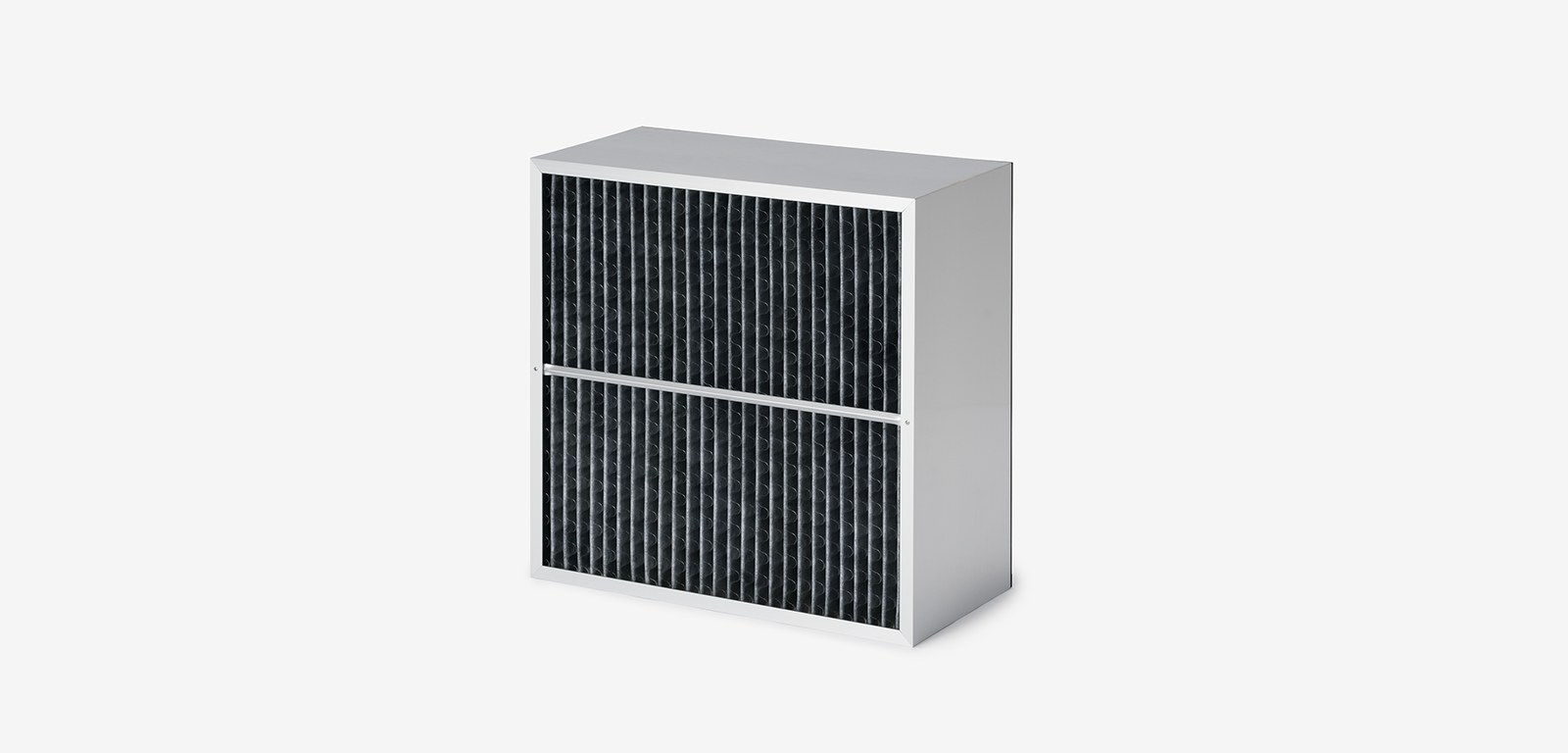

プリーツ構造高性能ケミカルフィルター
吸着剤をシート状に成形し、用途に応じて複数種類を組み合わせられるケミカルフィルターです。限られた設置スペースでも、対象ガスや必要性能に合わせた仕様を構成できます。
仕様・構造
フィルター方式
プリーツ構造
参考用途
FFU用
装置用
ドラフト
中性能兼用
クリーンルーム
ケミカルフィルターフィルターを厚くすると圧力損失が高くなるという、従来の問題点を解決しました。
最大3層まで積層可能で、1枚のフィルターで複数のガスを処理できます。
厚みやシートを選んで製作可能、幅広い用途に対応できます。
中性能メディアを組み合わせることで、除塵能力を維持したままケミカル対策ができます。
有機ガス、酸性ガス、アルカリ性ガス、アルデヒド類など、除去対象に応じたシートを選択できます。複数の対象ガスが存在する場合は、異なるシートを組み合わせた仕様にも対応します。
| 主な対象ガス | 型番 | フィルターメディア | タイプ | |
|---|---|---|---|---|
| トルエン・アセトン等の有機溶剤、環状シロキサン等の有機ガス | JK | 活性炭系 | 標準 | |
| YK | 活性炭系 | 高効率・長寿命 | ||
| 塩酸、硝酸、硫酸、酢酸等の酸性ガス | JA | 活性炭系 | 標準 | |
| YA | 活性炭系 | 高効率・長寿命・低発塵 | ||
| EH | イオン交換樹脂 | 高効率・長寿命・低発塵 | ||
| アンモニア、（モノ・ジメチル・トリメチル）アミン等のアルカリ性ガス | JF | 活性炭系 | 標準 | |
| YF | 活性炭系 | 高効率・長寿命・低発塵 | ||
| EN | イオン交換樹脂 | 高効率・長寿命・低発塵 | ||
| ホルムアルデヒド、アセトアルデヒド等 | JD | 活性炭系 | 標準 | |
| 粉塵類 | B | 中性能メディア | 粉塵（パーティクル）除去 | |
吸着剤を成形したシートを折り込んで配置することで、限られたフィルターサイズの中に広い接触面積を確保しています。

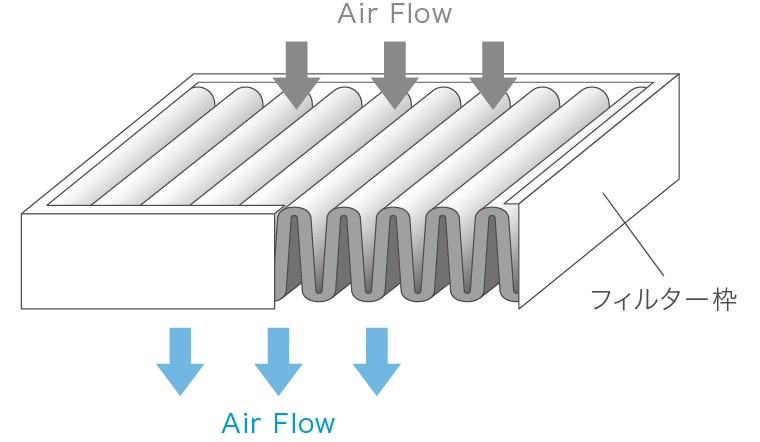

プリーツ状シート
シートを連続して折り込むことで、限られたフィルター容積の中で吸着に使用できる面積を効率的に確保しています。

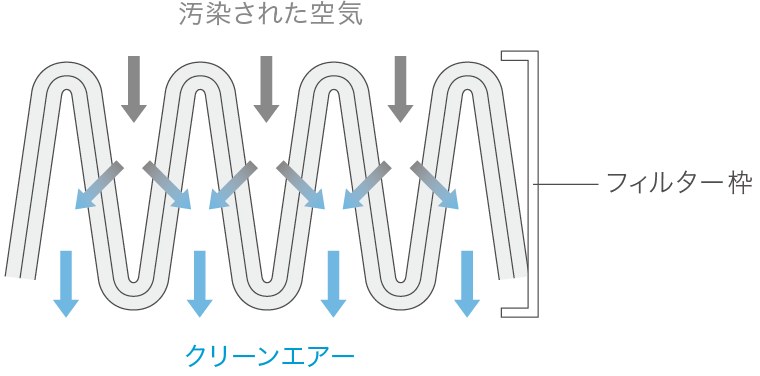

フィルター断面図
汚染された空気をシート内部へ通過させ、吸着剤と接触させることでガス状汚染物質を除去します。処理後の空気はフィルター下流側へ供給されます。
フィルターの厚みや通過風速によって圧力損失は変化します。必要な処理性能と設備側の運転条件を確認しながら、適した厚みや仕様を選定する際の参考としてご確認ください。

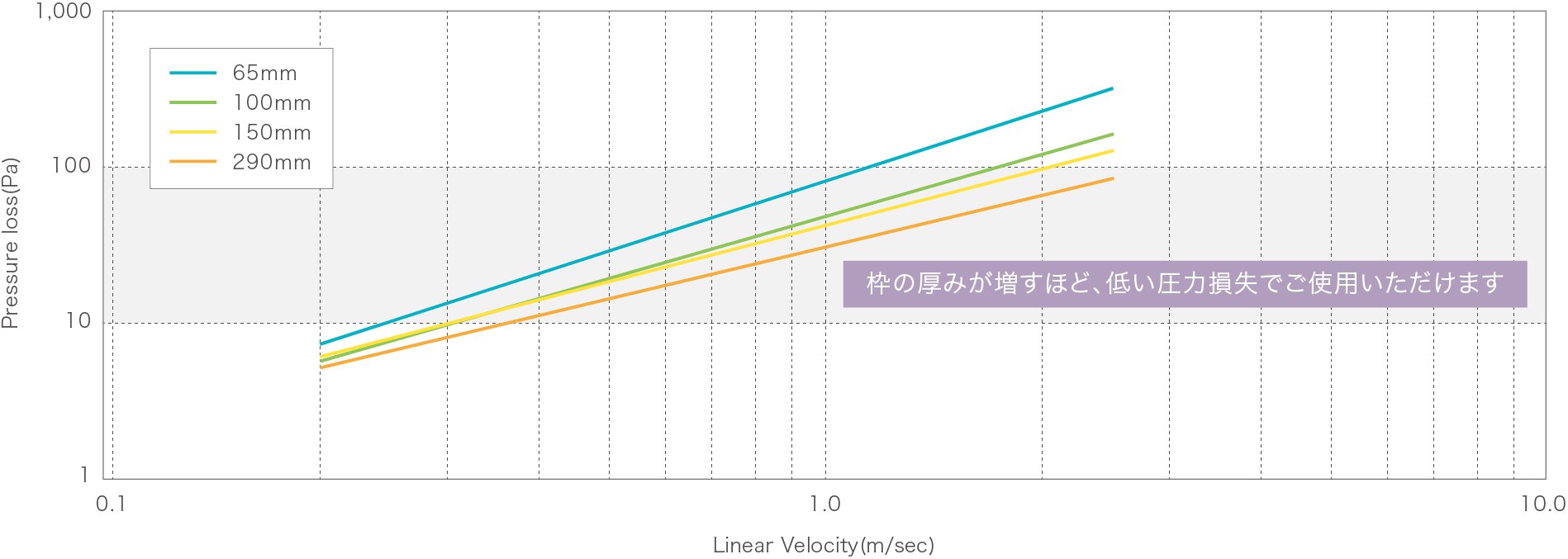

活性炭タイプ（JK,JA,JD）2層品 圧力損失 （標準厚み）
PureGate®に関して、よくお問い合わせいただく内容をまとめています。
硫化水素、アンモニア、酸性ガス、VOCなど、さまざまなガスに対応しています。対象物質が分からない場合でも、使用場所やお困りの内容をお聞かせください。半導体・電子デバイス、各種製造工場、データセンター、美術館・博物館など、使用環境を確認しながら適した薬剤や製品をご提案します。
交換時期は、対象ガスの種類・濃度、処理風量、薬剤量、運転時間、温湿度などによって異なるため、一律の期間で決めることはできません。導入前は使用条件や周辺環境のガス濃度などをもとに交換時期の目安を検討し、使用後は薬剤の消耗度を測定することで、交換時期や運用条件の見直しに活用できます。
SDSは対象製品・薬剤に応じてご案内します。使用済みの薬剤やフィルターは、吸着した物質や使用環境によって廃棄方法が異なる場合があります。廃棄方法については、関係法令や処理業者の受入条件をご確認ください。必要な製品情報はお問い合わせいただけます。
